X5131G是一款双通道LED线性恒流控制芯片,芯片使用高精度恒流设计和控制技术,输出电流由外接Rext电阻设置,最大电流可达100mA,且输出电流不随芯片OUT端口电压而变化,具有较好的恒流性能。系统结构简单,外围元件极少,方案成本低。 u 端口输出电流外置可调,最大电流可达100mA u 输入电压:120Vac/220Vac u 支持可控硅调光应用电路 u 支持多芯片并联以增加输出电流 u 优异的EMI性能 u 具有过温调节功能 u 芯片可与LED共用PCB板 u 线路简单、成本低廉 u 封装形式:ESOP8 应用领域 Ø 灯丝灯 Ø 球泡灯 Ø 筒灯等其它照明应用

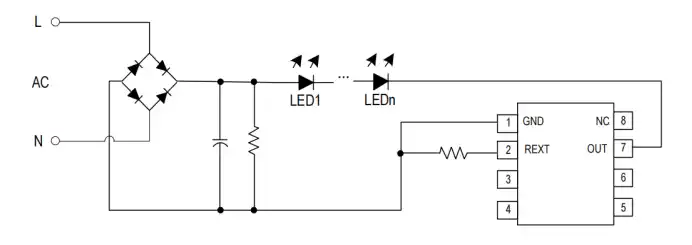

应用图
备注:电源可以是交流电源,也可为直流电源。

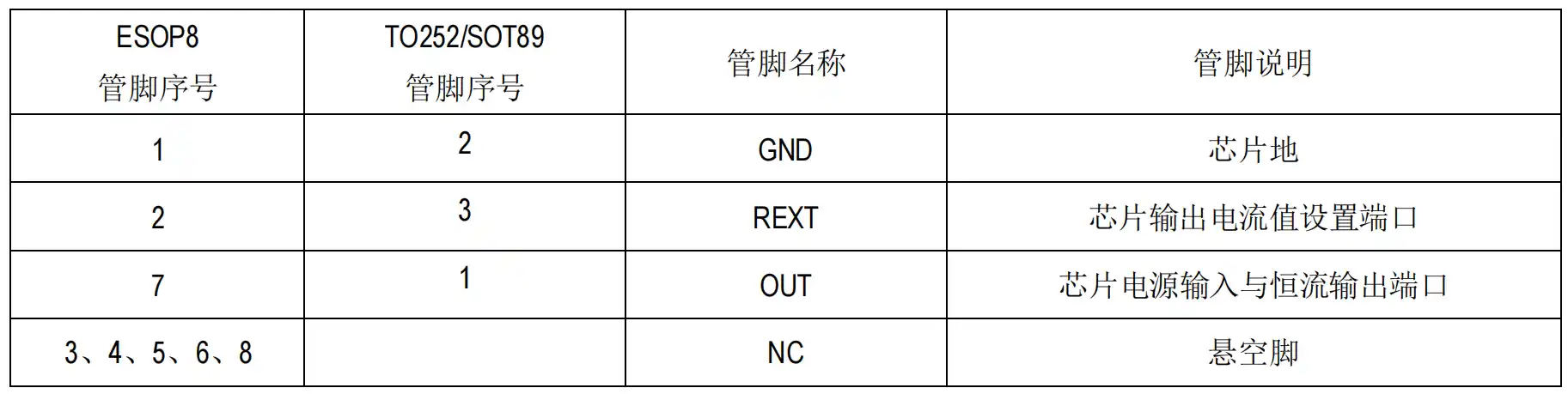

管脚说明

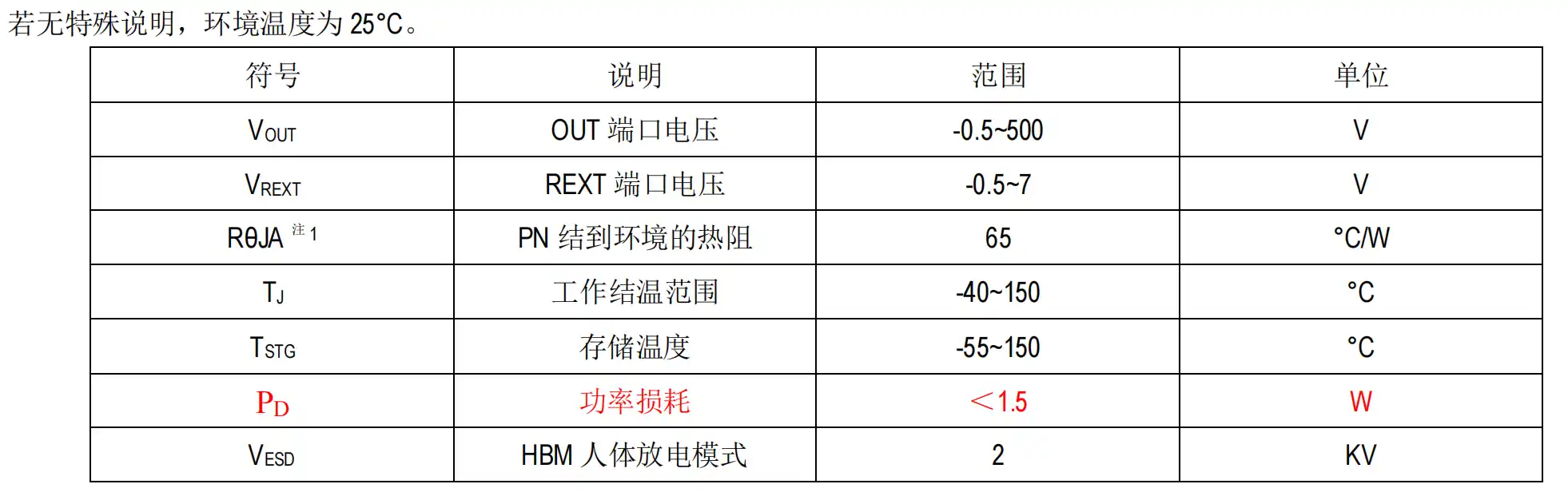

极限参数

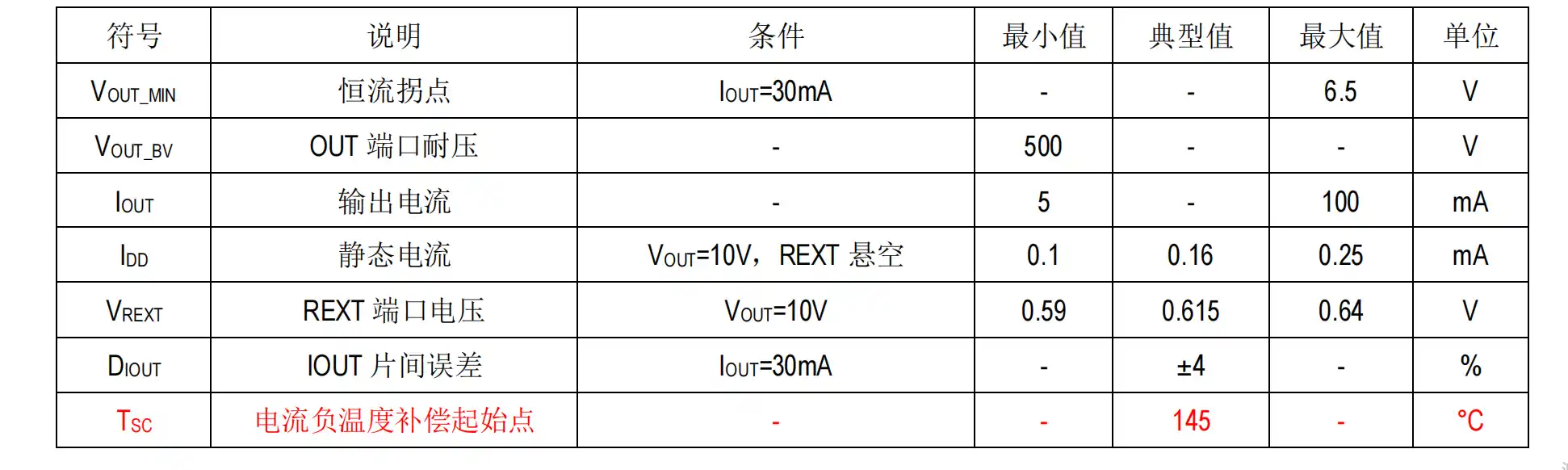

注 1:散热表现与散热片尺寸、PCB 厚度与层数息息相关。实际应用条件下的热阻值会与测试值存在一定差异,使用者可选择适当的 封装与 PCB 布局,以达到理想的散热表现。 电气工作参数
OUT 端口输出电流特性 X5131G 的 OUT 端口输出电流计算公式: (A) Ω) Rext( 0.6V I V Rext REXT OUT = = 。 过温调节功能 当 LED 灯具内部温度过高,会引起 LED 灯出现严重的光衰,降低 LED 使用寿命。芯片集成了温度补偿功能, 当芯片内部达到 145ºC 过温点时,芯片将会自动减小输出电流,以降低灯具内部温度。 芯片应用说明 图 5 是应用方案电路图,C1 是电解电容,用于降低 Vin 电压纹波;Rext 电阻用于设置 LED 灯工作电流。

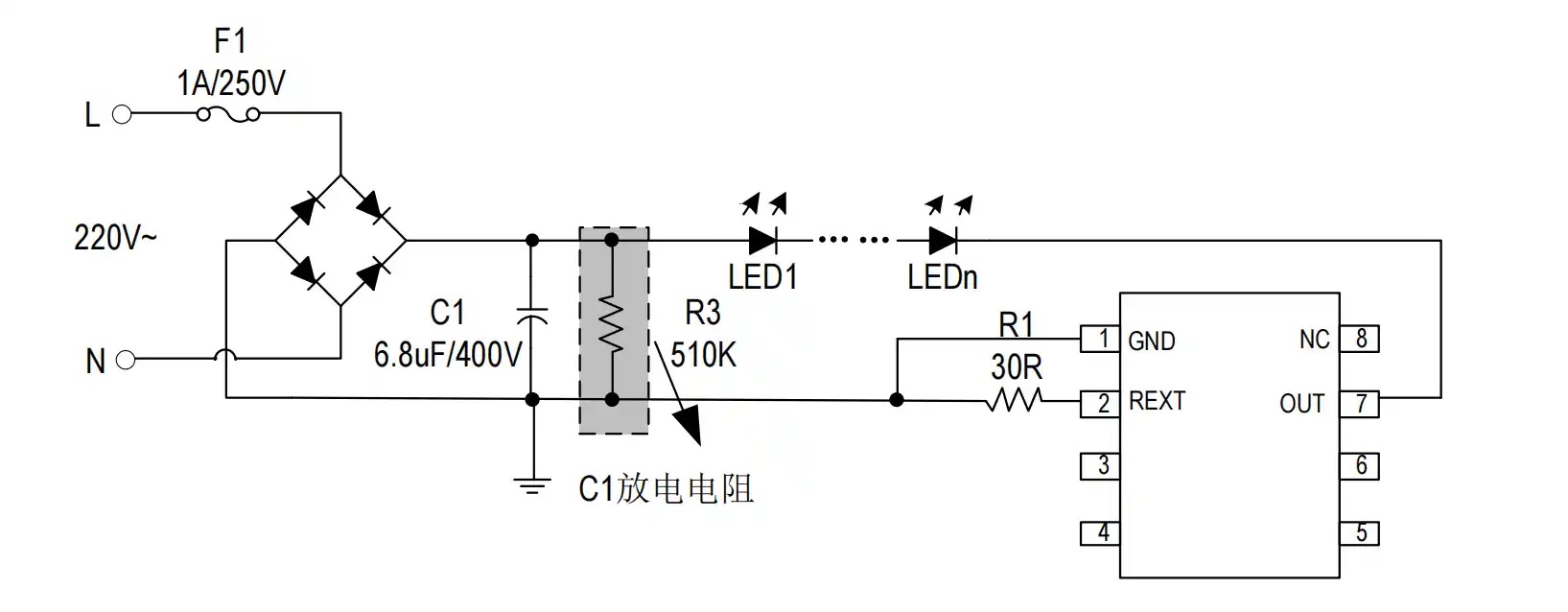

图 5 典型应用电路 电解电容 C1 值越大,电压 Vin 纹波越小, OUT 端口电压纹波越小。C1 值根据 LED 灯总工作电流而定:电 流越大,C1 容值越大。具体计算方法如下: 滤波电容 C1 容值: ΔV C1 = I LED * t 公式中,ILED 为整个方案中的平均电流,时间 t:在 50Hz 时约为(1/4)*(1/fAC)=5ms,ΔV 是 OUT 端口电压 纹波。 芯片并联应用说明

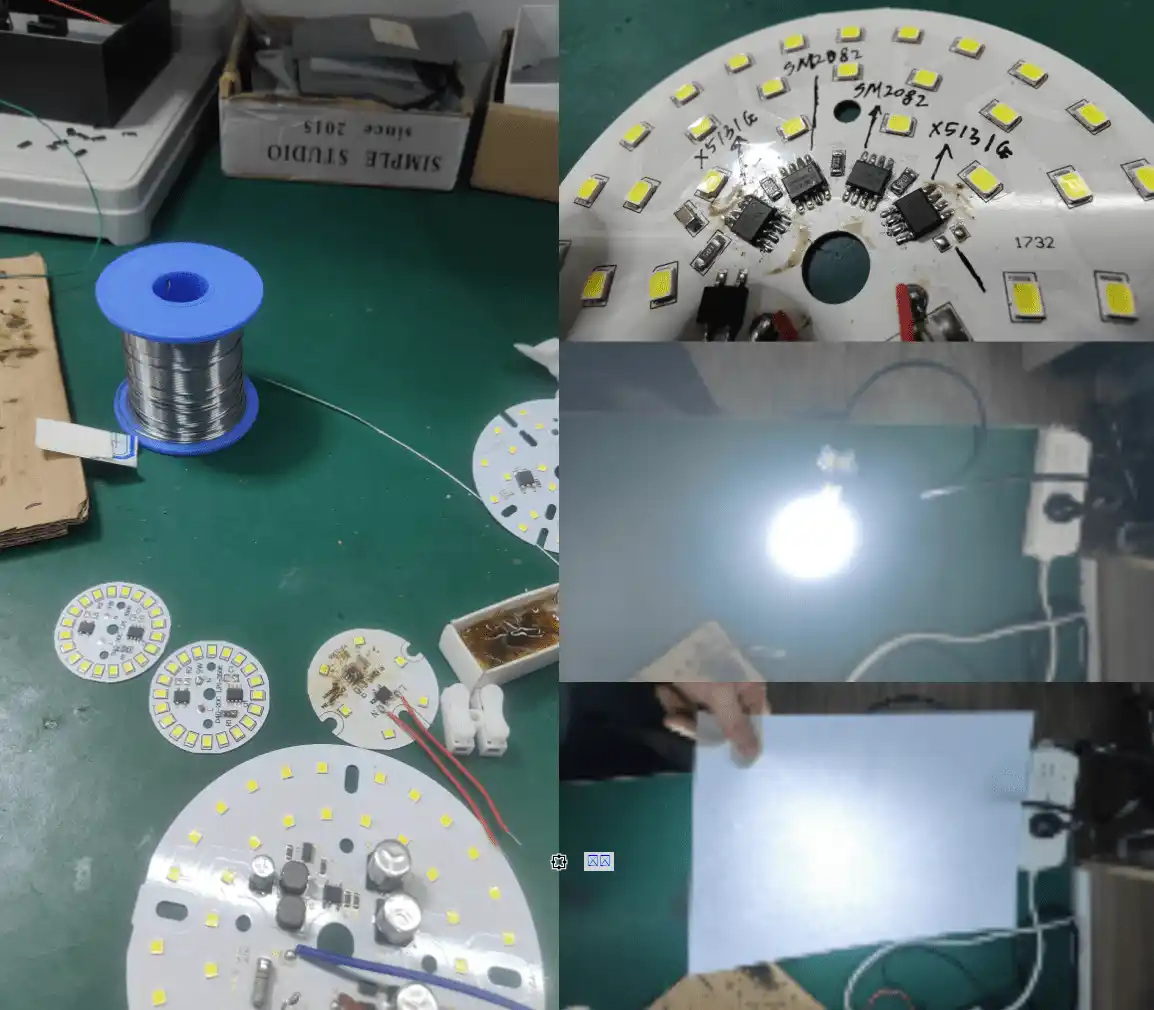

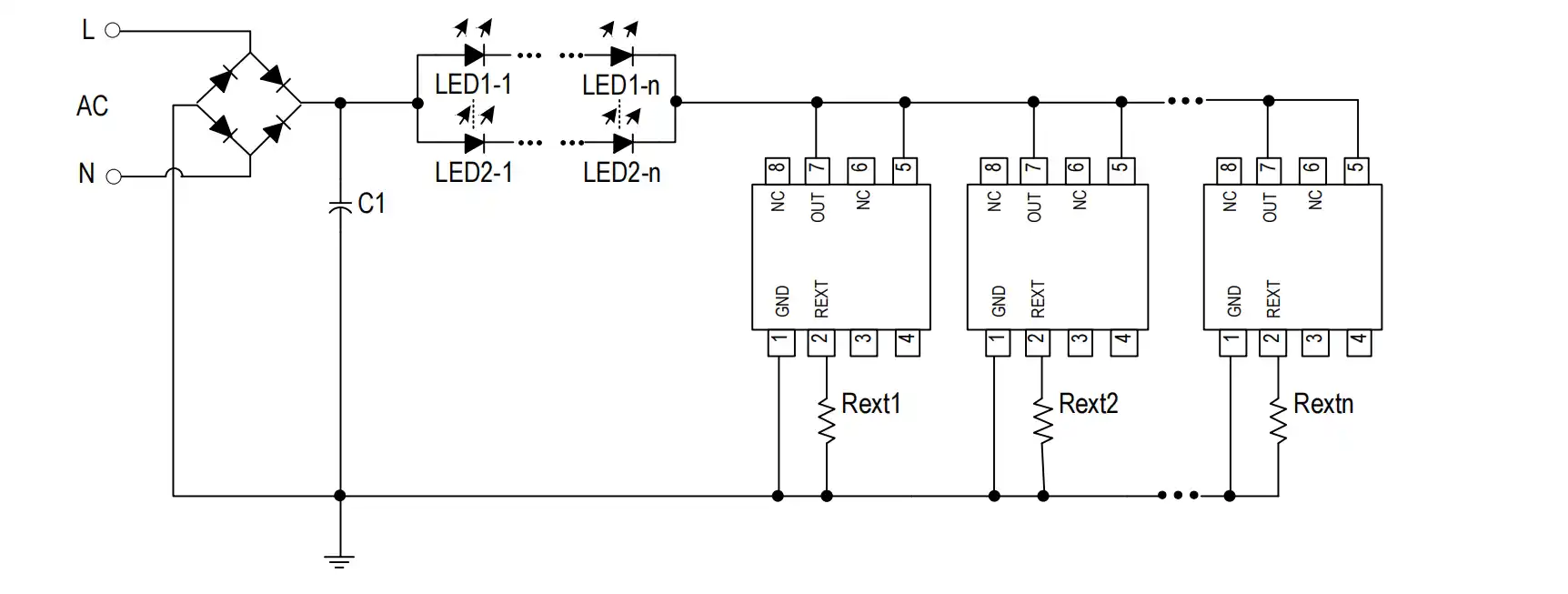

图 6.并联应用电路原理图 根据 LED 灯工作电流选择并联芯片数量,图中 Rext1~Rext(n)的电阻值电阻值建议设置相同,以确保每个通 道的平均电流均匀分布。

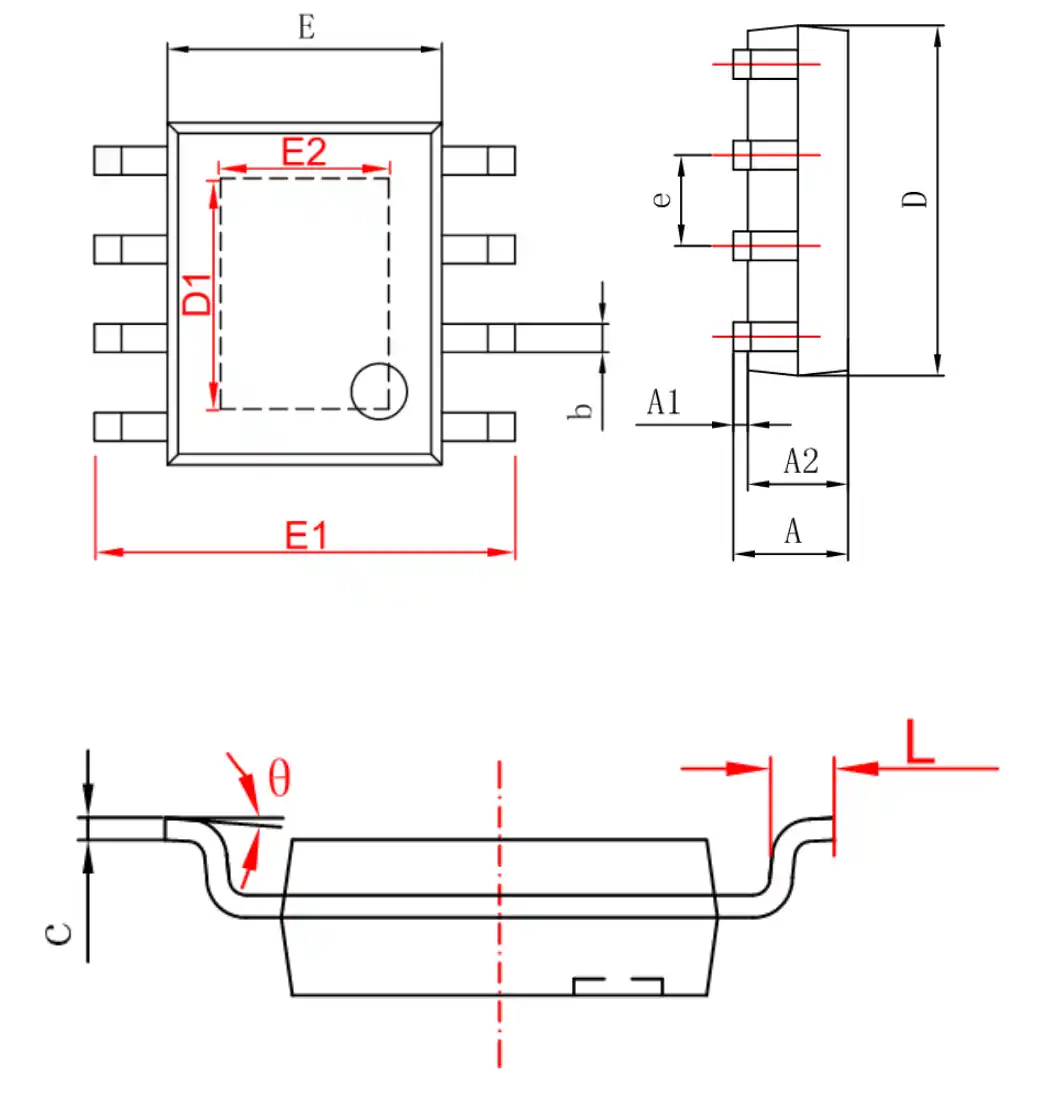

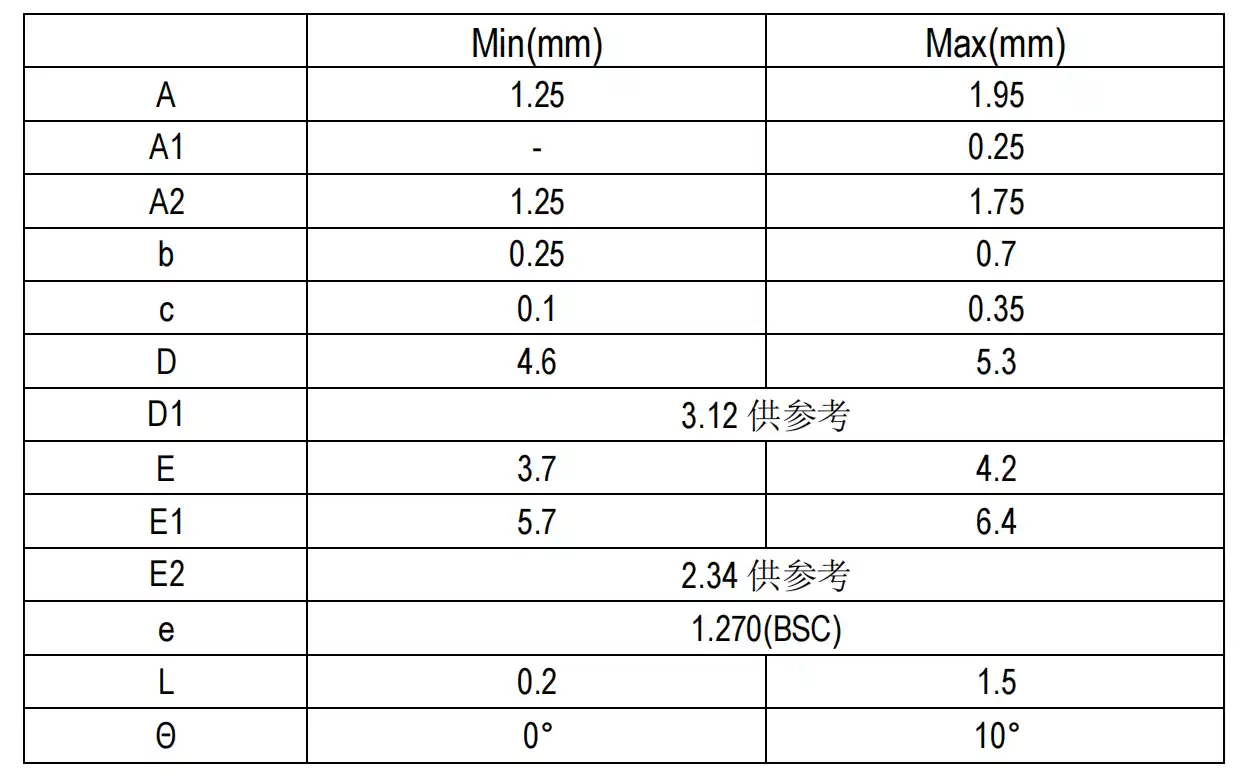

PCB layout 注意事项 (1)IC 衬底与 PCB 需要采用锡膏工艺处理,保证 IC 衬底与 PCB 接触良好,禁止 IC 衬底采用红胶工艺或其它材料 阻止 IC 衬底散热; (2)IC 衬底焊盘漏铜距离 OUT 端口需保证 0.8mm 以上的间距。 封装焊接制程 X5131G 产品遵循欧洲 RoHs 标准,封装焊接制程锡炉温度符合 J-STD-020 标准。ESOP8
