解读 USB4 与 TBT4 认证测试中的 Transmitter Preset Calibration

2021-01-21 15:15:00  作者:admin

USB-IF  2019  9 月发表 USB4 规格,传输速率达到 40GbpsUSB4TM 规格主要依据 Thunderbolt 3 架构设计,并且兼容 TBT3Thunderbolt 4(以下简称 TBT4)传输速度 40Gbps  TBT3 相同,其独特优势是支持 TBT3且相容 USB4。由于 USB4  TBT4 都源自于 TBT3 的架构,所以在电气(Electrical)测试部分,整合后的 USB4 电气测试规范成为 USB4TBT4 以及 TBT3 共同电气测试规范。LDR6282、LDR6023、VL815、VL817、VL813、VL170,LT6711A通过USB IF组织认证

严谨的电气测试规范,会针对每款 USB4/TBT4 产品的输出讯号质量,个别设定最优化的初始讯号,好让 USB4 产品一接上,就可以快速连接沟通。也就是电气测试规范中 Transmitter Preset Calibration以下简称 Tx Preset Cal

USB4 规范中载明,高频输出端需支持 16  Presets(默认值)如下表一,也就意味着有 16 组不同讯号质量的输出。在 USB4 电气讯号认证测试,到底该选用哪一组 Preset 来测试,确保输出讯号质量?还是 16  Presets 全测呢?

Tx Preset Cal 是进行传输端输出电气测试时的首要步骤,也是非常重要的一环,因为选错 Preset 来做测试,可能导致测试结果不符合规范,要避免这样情形发生,我们首先需要了解一下讯号传输衰减的原因及解决方法,以便了解讯号质量与 Preset 之间的关系。

讯号传输衰减原因与解决方法

高速串列传输讯号受限于传输信道的带宽而导致衰减,下(图一)为讯号经过传输信道前、后的衰减结果。讯号在经过线缆后因为介质的低通性、非理想性、集肤效应、阻抗不连续等效应,造成讯号衰减、反射等问题。且随着高、低频讯号衰减比例差异过大,让一位讯号长度不等于理想的 1UIUnit Interval 单位周期),使前后的讯号位成为当前讯号的噪声,进而导致了符码间干 ISI 效应(inter-symbol interference),讯号在接收端,无法正确判读 0  1

在高频传输中,为了克服信道衰减,让讯号正确传送到接收端,一般采用讯号均衡器解决讯号衰减的问题。在USB4 规范里在传输端及接收端运用均衡器(如图二),分别是发送端的 FFEFeed Forward Equalizer),接收端CTLEContinues Time Linear Equalizer、及 DFEDecision Feedback Equalizer)。



在传输端 FFE 将讯号作预加强(Pre-shoot)、预衰减(De-emphasis),当通道衰减过大,FFE 的等化效果不足以补偿通道产生的衰减时,还需接收端 CTLE  DFE 均衡器还原讯号。两端的均衡器目的皆是均衡高低频讯号在传输过程中的损耗,有利于接收正确讯号。与此同时也可以得到最佳的眼图。

 USB4  TBT4 如何挑选最优化的 Preset 来进行 Transmitter 测试?

USB4 的传输速率每个通道达到 20Gbps,如(图三)所示,讯号在 Tx 端(TP1通过 PCB  USB Type-C连接器,藉由 Tx Preset 适当的补偿,在 TP2 所量到的 DDJData Dependent Jitter)将相对应的减小。USB4 认证测试中的 Tx Preset Cal,测试 Preset 0  Preset 15,共 16  Presets  DDJ,需选出最小 DDJ  PresetUSB4 讯号所支持的速度 10Gbps  20Gbps,及通道 Lane 0Lane 1 需分别进行 Tx Preset Cal.

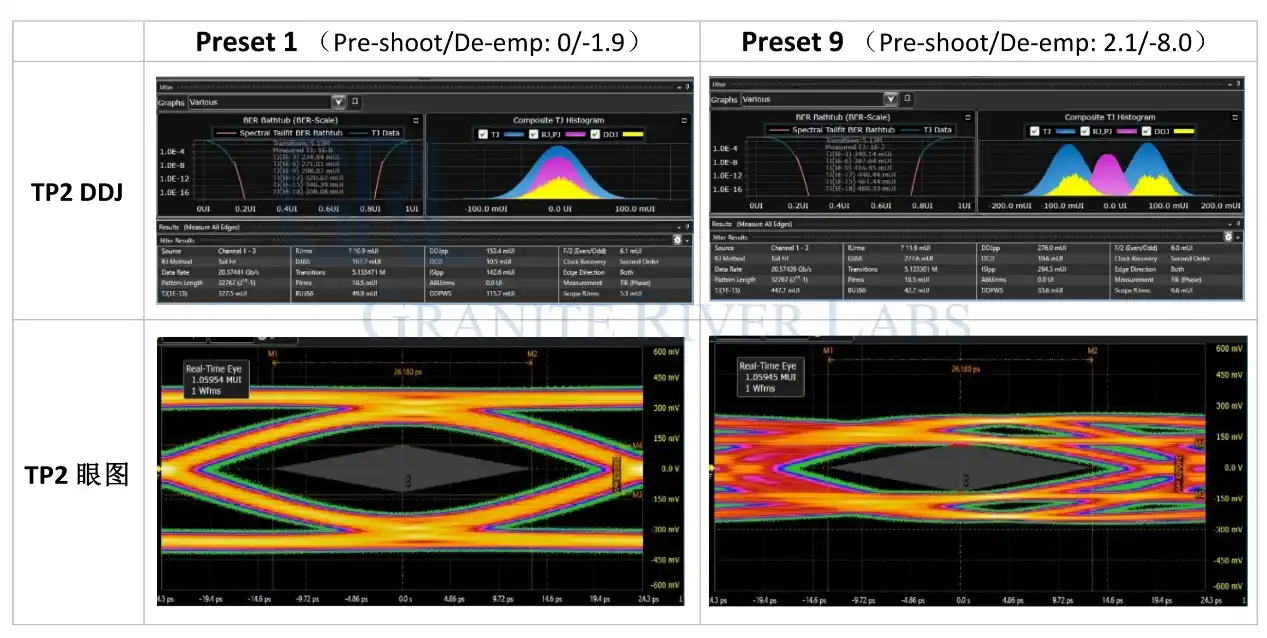

           是待测物 16  Preset  DDJ  TP2 测试的结果,挑选其中最佳的 Preset 1 和最差的 Preset 9 比较其眼图(如表四),若选错 Preset 会使得 ISI 效应无法得到适当补偿( Preset 9De-emphasis -8.0 dB,低频预衰减8dB,过补偿,导致低频讯号触碰到中心 eye mask),眼图过小且分岔,讯号DDJ的值超过 SPEC 规范,导致测试结果 FAIL

 选定最佳的Preset后,将此Preset设定为TP2TP3的开机默认值*(图四)并以此组默认值进行所有USB4 Tx相关测试。

*Tx 讯号质量测试TP2 TP3皆是以同一组 preset做测试,只是在做Tx TP3远程测试时,需另外嵌入 2 (for USB4 Gen2) 0.8 (for USB4 Gen3) S 参数进行量测。

总结:

 Thunderbolt 4/USB4 高频测试中,因为高频讯号在经过信道后大幅衰减,须藉由 Tx FFE 均衡器让高、低频成分讯号得到不同程度的预补偿、预衰减,解决部分信道导致讯号衰减的问题。Tx Preset Cal 设定开机时最佳默认讯号,让您的 Thunderbolt 4/USB4 产品可以在最佳讯号状态进入链接沟通,且顺利通过测试。
